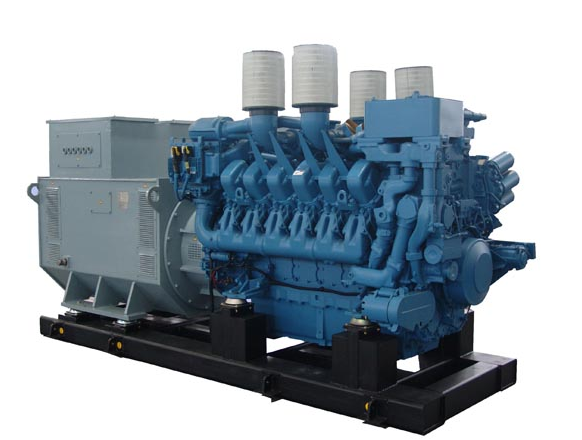

高压发电机组是以国内外优质名牌柴油机为动力，按照国家

标准《GB2820工频柴油发电机组通用技术条件》的规定，并参照

《IEC34-I》国际电工委员会旋转电机标准，选配国内外优质发电

机所生产的高压系列发电机组(6300V、10500V)。

1、高压柜的性能介绍

机组配电柜系统主要由高压柜和集中控制台两大部分组成。高压柜可设于专门的配电室集中管理，集中控制台由可以安装于中央控制室。安装于高压柜上的综合保护器及集中控制台上的COMAP控制器都带有通用RS232、MODBUS通讯协议接口，用户可以根据需要对整个并机系统的实时数据进行采集，进行集中监控、归档管理。

高压配电柜：

主要由发电机进线柜及出线柜组成。进线柜及出线柜装设综合保护装置，有效的保护机组及设备安装稳定运行。

功能概述

本装置适用于10MW以下的火力发电厂、水利发电站、企业自备电厂发电机的后备保护，主要功能如下：

☆ 两段复合电压闭锁记忆过流保护

☆ 过负荷保护

☆ 负序过流保护

☆ 零序过流保护

☆ 过电压保护

☆ 低电压保护

☆ 高低频保护

☆ PT断线报警

☆ 事件记录

☆ RS485通讯接口

2.保护功能说明

a、两段复合电压闭锁记忆过流保护

本装置采用复合电压闭锁记忆过流保护作为发电机内部短路故障和区外短路故障的后备保护。

b、过负荷保护

装置采集发电机三相电流，与过负荷电流定值比较，当发现发电机电流大于定值时，延时发出报警信号。

c、负序过流保护

针对于发电机转子表层的过负荷，装置设置了负序过流保护，设一段时限。负序电流由装置软件计算得到。

d、零序过流

零序过流实现95%范围的定子接地保护。

e、过电压保护

装置检测三个线电压中任一值大于整定值，经延时后跳闸。过压保护可通过软压板自由投退。

f、低电压保护

发电机运行中电压突然降低，保护将启动低电压保护。低电压保护不动作于出口，只发告警信号。当三相电压为零时，装置自动退出低电压保护。

g、高低频保护

装置通过采集Uab电压获得频率信号。高、低频保护主要用于保护汽(水)轮机，满足定值条件时动作于跳闸。

h、PT断线报警

装置接入电压为线电压，PT断线监测不设置可整定定值，由装置自动判别。
